Ultrakleines Lasermodul für kundenspezifische Applikationen

Bei FISBA wurden in den vergangenen Jahren verschiedene Lasermodule mit Wellenlängenkopplung realisiert. Aus der konsequenten Weiterentwicklung und Miniaturisierung entstand das Basismodul FISBA RGBeam. Dadurch wird dem Kunden ein einfacher Einstieg in die Technologie und die Realisierung von Applikationen in unterschiedlichen Branchen ermöglicht.

Freistrahl-Lichtquellen sowie fasergekoppelte Lichtquellen werden in unterschiedlichen Branchen verwendet. Das Beleuchtungsmodul lässt sich als Lichtquelle z.B. für Head-Up-Displays in Automobilen einsetzen. Die Vorteile gegenüber der LED-Anwendung liegen in der Brillanz und der Effizienz der Laserdiode. Bestechend hohe Helligkeit und ein höherer Kontrast sind weitere Vorteile. Im Life Sciences Bereich lässt sich mit den drei Farbfrequenzen einfaches, weisses laserbasiertes Licht mischen, das für fasergekoppelte Beleuchtungszwecke verwendet werden kann.

Durch einfache Kopplung der Laser-Wellenlängen im Bereich 375 bis 405 nm lassen sich wirksame UV-Beleuchtungen mit höheren Leistungen realisieren. Diese eignen sich dank ihrer Fokussierbarkeit und relativ hohen Intensitäten für selektive Aushärtungs- und Trocknungsprozesse von Polymeren. Solche UV-Quellen können für die Anregung fluoreszierender Marker verwendet werden. Um nur zwei zu nennen: die Sichtbarmachung von verborgenen Markierungen und die Unterscheidung von Verpackungen und Etiketten ähnlicher Farben. Dank der präzisen Wellenlängenkopplung innerhalb 0.1 mrad kann das Licht effizient in Multimode-Fasern eingekoppelt und genau zur Anwendung geführt werden. Eine weitere Branche, in der das FISBA RGBeam zum Einsatz kommt, ist die industrielle Messtechnik. Es kann als Lichtquelle für Reflexionsmessungen verwendet werden. Dank der hohen Lichtintensität eignet sich das Lasermodul für die Beleuchtung kleinerer Objekte bei schnellen Visualisierungs-Prozessen.

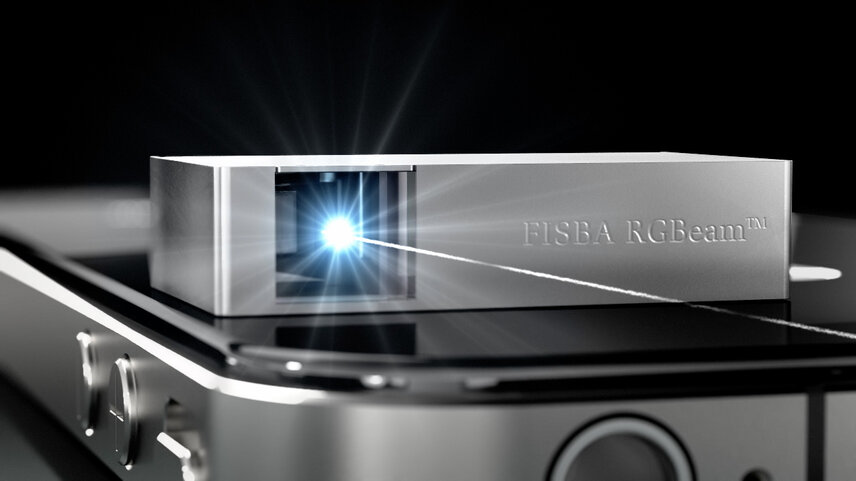

Mit Dimensionen von ca. 20.5 x 12.2 x 5 mm benötigt das Lasermodul minimalsten Platz und ist entsprechend leicht. Dank dieser Eigenschaften ist es für portable Anwendungen, z.B. Handheld-Geräte hervorragend geeignet. Neben dem Laserfreistrahl kann das Licht in kleine Multimode-Fasern eingekoppelt und mit Scan-Spiegeln einfach positioniert werden. Eine Anwendung ist die Pico-Projektion.

Die Pluspunkte des FISBA RGBeam Lasermoduls liegen klar auf der Hand. Im Vergleich zu Halogenlampen oder LEDs produziert es eine kohärente und punktuelle Beleuchtung. Dank der Verwendung von Lasern lässt sich eine Faserkopplung mit geringem optischem Leistungsverlust realisieren. Durch die einfache Lichtbündelung wird im Vergleich zu LEDs eine optimale Fokussierung und hohe optische Effizienz erreicht. Die Brillanz und Lichtintensität ist trotz der geringen Grösse des Moduls im Vergleich zu herkömmlichen Beleuchtungen bestechend.

Kontakt: Birgit Rauch, FISBA OPTIK AG
